Conduction thermique élevée emballée de résistances bobinées en céramique

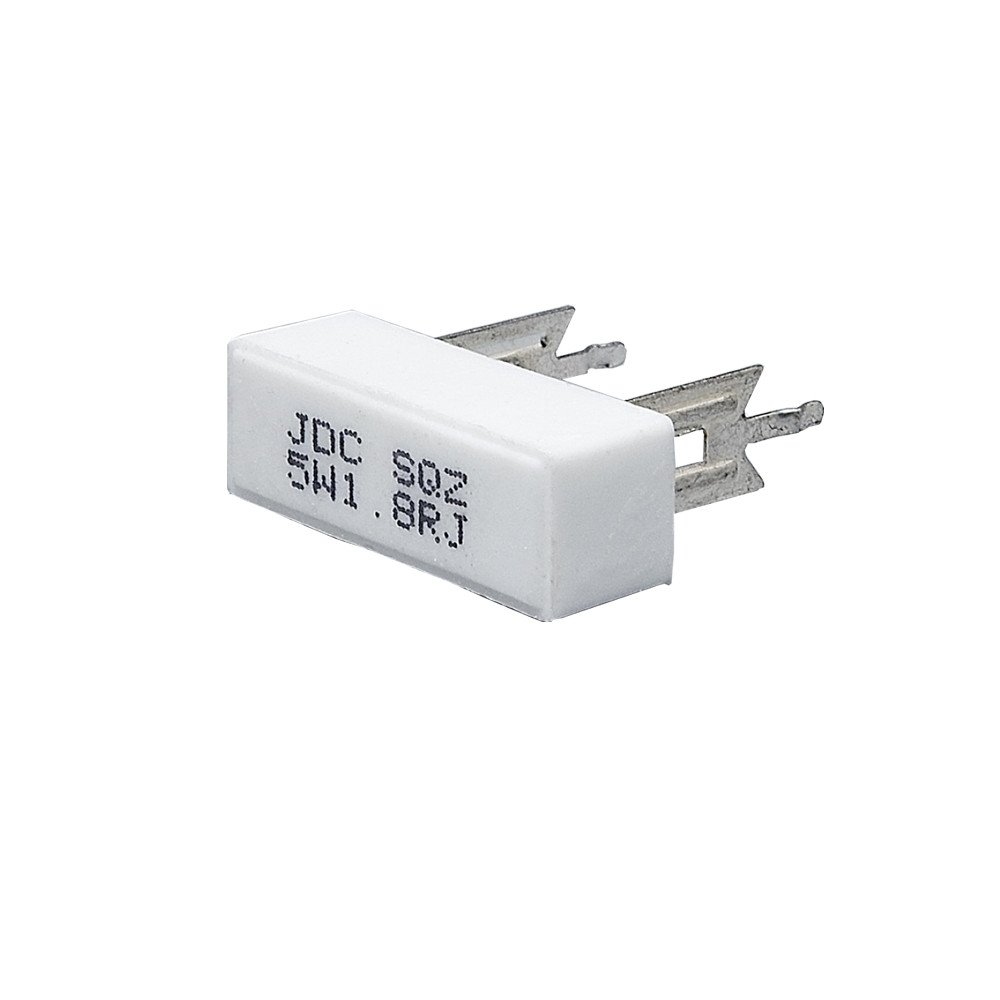

  • Encased Ceramic Wirewound Resistors High Thermal Conductivity

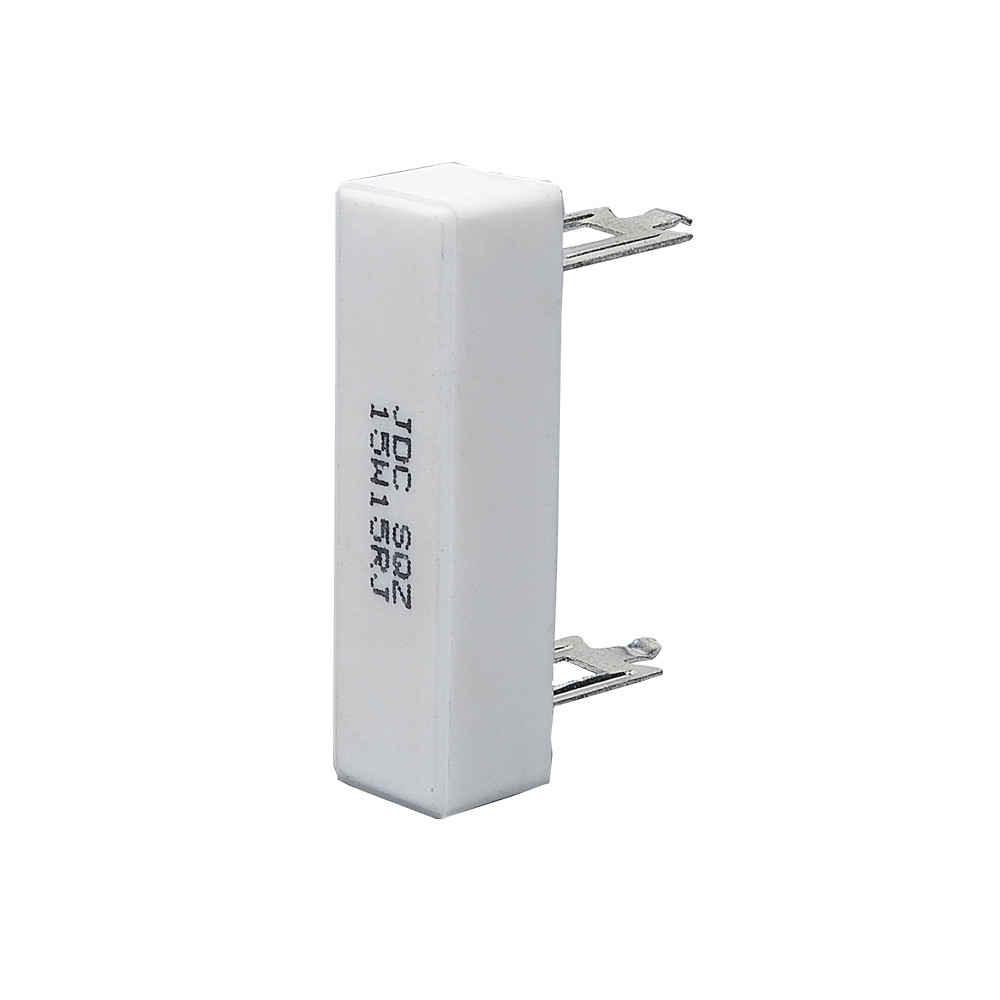

  • Encased Ceramic Wirewound Resistors High Thermal Conductivity

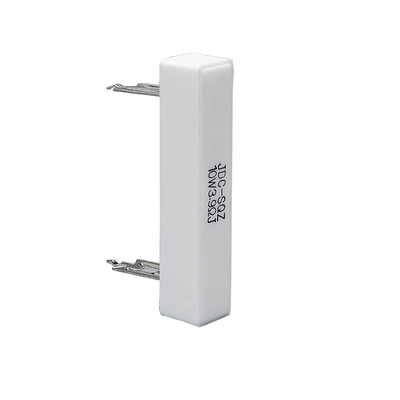

  • Encased Ceramic Wirewound Resistors High Thermal Conductivity
  • Encased Ceramic Wirewound Resistors High Thermal Conductivity
Lieu d'origine Chine
Nom de marque JDC
Certification ROHS
Numéro de modèle SQZ
Quantité de commande min 5,000pcs
Prix US$0.06-US$0.35
Détails d'emballage Le volume dans la boursouflure et le carton
Délai de livraison 7-10 jours ouvrables
Conditions de paiement T/T, L/C, Western Union, Paypal
Capacité d'approvisionnement 1,000Kpcs par mois

Contactez-moi pour des aperçus gratuits et des bons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Puissance évaluée 3W-25W Chaîne de résistance 0R1-100KR
Tolérance ±1%, ±2%, ±5% TCR ± 300 ppm/°C
Mettre en évidence

Conduction thermique élevée de résistances bobinées en céramique

,

Résistances bobinées en céramique emballées

,

résistance emballée en céramique de blessure de fil
Laisser un message
Description de produit

Résistances bobinées emballées en céramique, bâti vertical



Caractéristiques :

  • Haute performance pour des applications requises par puissance.
  • Coût bas, économie de l'espace, RoHS conforme avec 100% sans plomb.
  • Puissance élevée de classer le rapport, composé inorganique spécial de mise en pot.
  • Le cas en céramique fournissent la conduction thermique élevée dans un paquet ignifuge.
  • Support direct sur la carte électronique, carte serrure-dans monter des étiquettes disponibles.

Dimensions :







Type Dimension (millimètres) Chaîne de résistance (Ω)
SQZ L±1.5 W±1 H±1 P±1.5 P1 P2 P3 P4 H1±1 H2±1 Bobiné Oxyde de métal
5W 25(28) 10 10 9.5(15) 4,2 2 5 1,5 25 10,5 0.1-100 101-50K
7W 36 10 10 20 4,2 2 5 1,5 25 10,5 0.1-150 151-50K
10W 48 10 10 32 4,2 2 5 1,5 25 10,5 0.1-470 471-50K
15W 48 12,5 12 32 4,2 2 5 1,5 26 10,5 0.1-1K 1K-150K
20.25W 60 15 13 42 7 6 10 2,7 36 15,0 0.1-1K 1K-150K





Représentation électrique :



ARTICLES D'ESSAI CONDITION Spec.
Coefficients de Temp de résistance. -30°C~ 200°C ±300ppm/°C
Courte durée au-dessus de charge 2,5 fois de la puissance en watts évaluée pour sec 5. ± 2 %
Charge évaluée Puissance en watts évaluée pendant 30 mn. ± 1 %
Résistance de tension C.A. de 800 v 1 mn. aucune charge
Temp. Cycle cycles de -30°C~ 85°Cfor 5 ± 1 %
La vie de charge 70°Con-off cycle 1000hours. ± 5 %
La vie étanche à l'humidité de charge cycle marche-arrêt de Rhésus de 40°C95% 500 heures. ± 5 %
Incombustibility 16 fois de la puissance en watts évaluée pendant 5 mn. flammed
