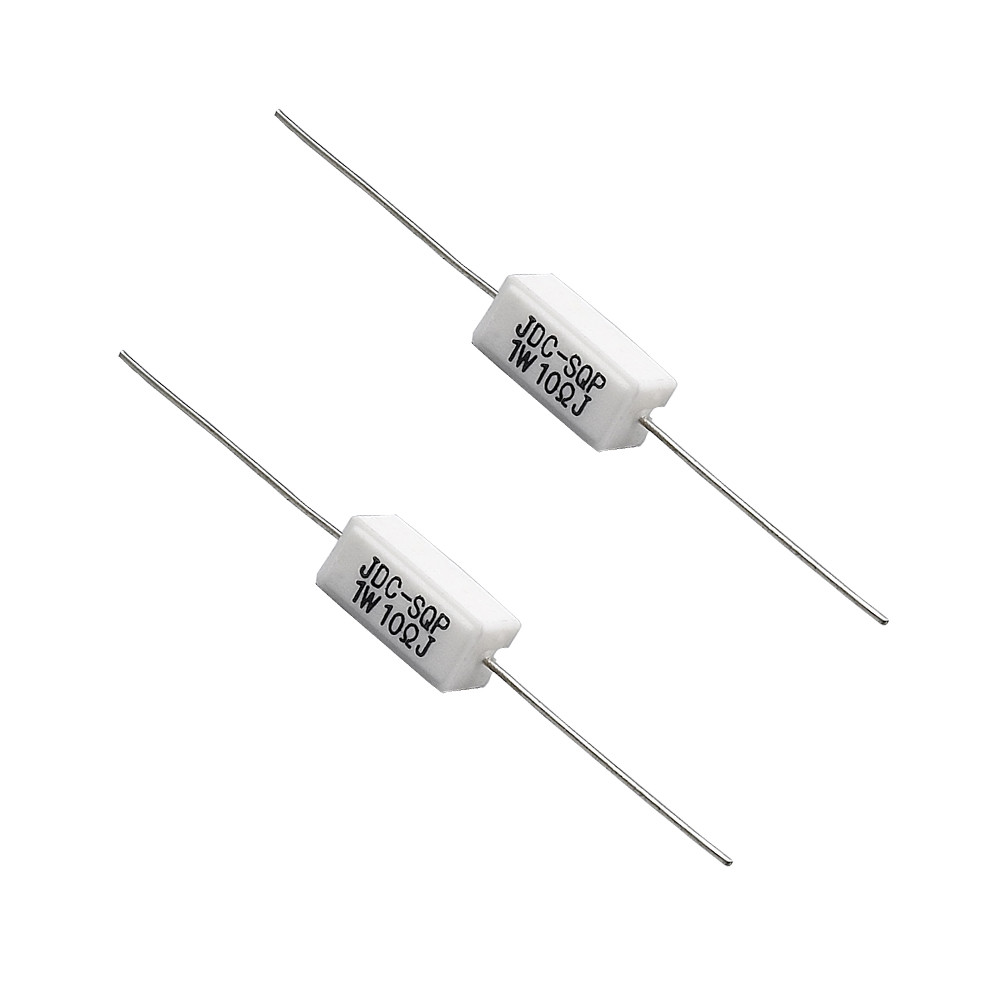

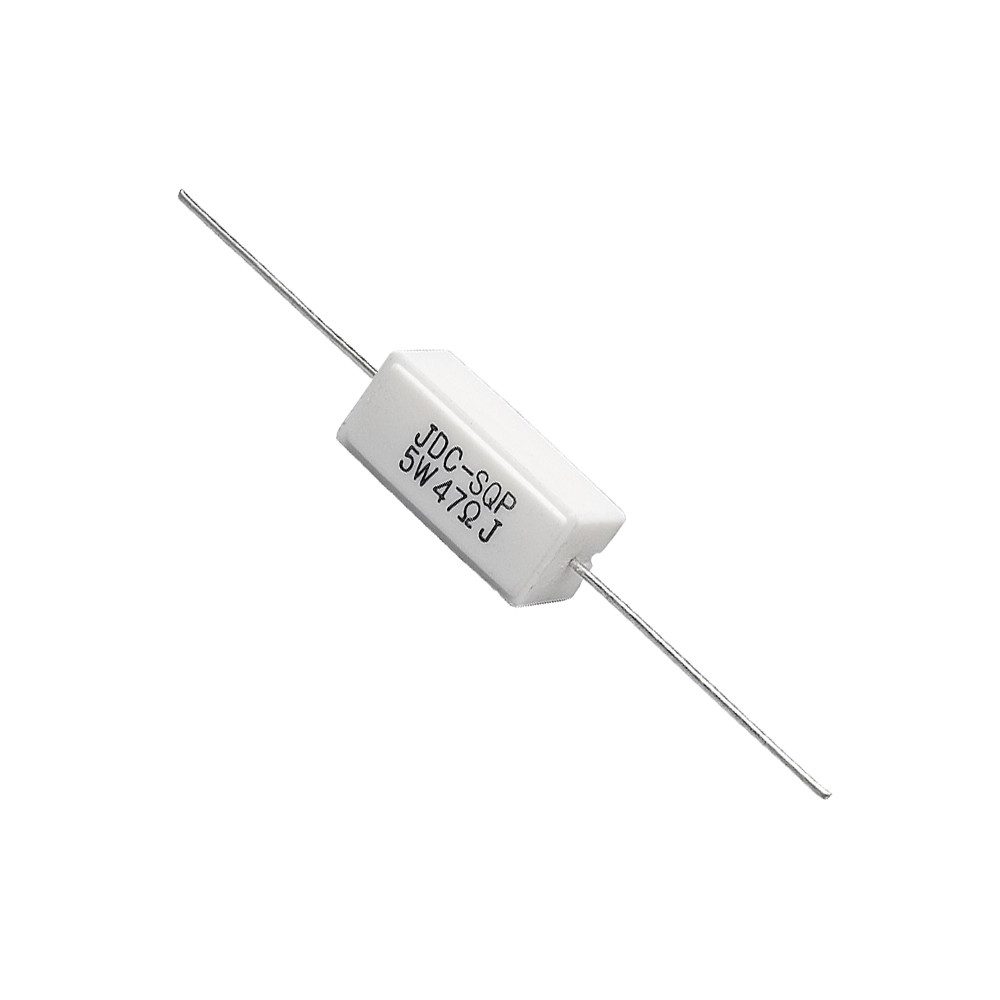

Résistances bobinées en céramique horizontales, résistances d'alimentation d'énergie de 2W 150V

  • Horizontal Ceramic Wirewound Resistors , 2W 150V Power Supply Resistors
  • Horizontal Ceramic Wirewound Resistors , 2W 150V Power Supply Resistors
Lieu d'origine Chine
Nom de marque JDC
Certification ROHS
Numéro de modèle SQP
Quantité de commande min 5K
Prix US$0.2-US$1.0
Détails d'emballage Le volume dans le carton
Délai de livraison 7-10 jours ouvrables
Conditions de paiement T/T, L/C, Western Union, Paypal
Capacité d'approvisionnement 1,000Kpcs par mois

Contactez-moi pour des aperçus gratuits et des bons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Tension locale maximum 2W : 150V, 3W : 250v, 5W : 350V Non inducteur Disponible (Resistance≤50ohms)
Mettre en évidence

Résistances bobinées en céramique horizontales

,

résistances 2W bobinées en céramique

,

résistances d'alimentation de l'énergie 150V
Laisser un message
Description de produit

Résistance en céramique horizontale de puissance pour des circuits de l'électronique de puissance, alimentations d'énergie

Caractéristiques :

  • Haute performance pour des applications requises par puissance.
  • Coût bas, économie de l'espace, RoHS conforme avec 100% sans plomb.
  • Puissance élevée de classer le rapport, composé inorganique spécial de mise en pot.
  • Le cas en céramique fournissent la conduction thermique élevée dans un paquet ignifuge.
  • Support direct sur la carte électronique, carte serrure-dans monter des étiquettes disponibles.



Dimensions :

Résistances bobinées en céramique horizontales, résistances d'alimentation d'énergie de 2W 150V 0



Type Dimension (millimètres) Chaîne de résistance (Ω)
SQP W±1 H±1 L±1.5 d±0.05 Bobiné MOIS
2W 7 7 18 0.5~0.6 0.01~50 50-20K
3W 8 8 22 0.7~0.8 0.01~50 50~33K
5W 10 9 22 0.7~0.8 0.01~100 100~50K
7W 10 9 35 0.7~0.8 0.01~1K 1K~50K
10W 10 9 48 0.7~0.8 0.01~1K 1K~150K
15W 12,5 11,5 48 0.7~0.8 0.01~1K 1K~150K
20W-25W 14 13,5 60 0.7~0.8 0.01~1K 1K~150K





Descriptions :



Avec la gamme prolongée de résistance et l'estimation à hautes températures, les résistances peuvent être spécifiées pour l'opération dans les environnements durs. Les résistances bobinées de ciment de SQP comportent une gamme de résistance de 0.1Ω à 3KΩ, alors que la résistance à couche de ciment de SQP ont une gamme de résistance de 80Ω à 150KΩ.

SQP cimentent les caractéristiques idéales de la caractéristique de la résistance pour des applications à fort débit et à hautes températures. Fréquemment utilisé dans des alimentations d'énergie, des contrôleurs de moteur, et des applications des véhicules à moteur, ces produits peuvent être sur mesure aux différents besoins.

Les tolérances standard pour les deux dispositifs sont à ±5%, avec TCRs ≤300ppm. JDC est équipé pour concevoir et produire les composants faits sur commande pour satisfaire beaucoup des exigences de conception et de fiabilité.





Représentation électrique :



ARTICLES D'ESSAI CONDITION Spec.
Coefficients de Temp de résistance. -30°C~ 200°C ±300ppm/°C
Courte durée au-dessus de charge 2,5 fois de la puissance en watts évaluée pour sec 5. ± 2 %
Charge évaluée Puissance en watts évaluée pendant 30 mn. ± 1 %
Résistance de tension C.A. de 800 v 1 mn. aucune charge
Temp. Cycle cycles de -30°C~ 85°Cfor 5 ± 1 %
La vie de charge 70°Con-off cycle 1000hours. ± 5 %
La vie étanche à l'humidité de charge cycle marche-arrêt de Rhésus de 40°C95% 500 heures. ± 5 %
Incombustibility 16 fois de la puissance en watts évaluée pendant 5 mn. flammed
