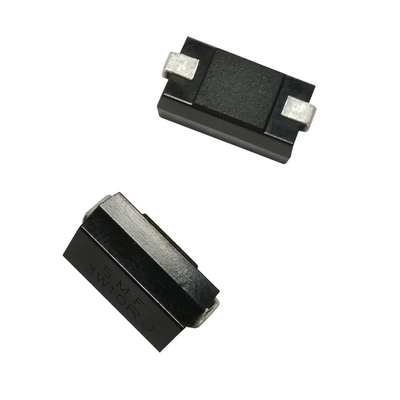

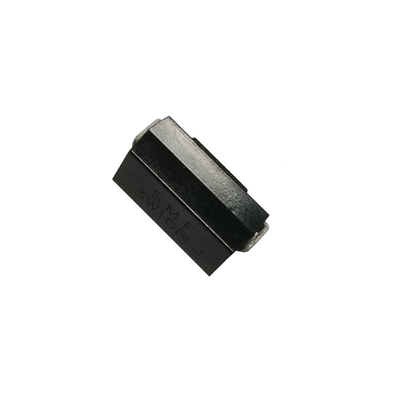

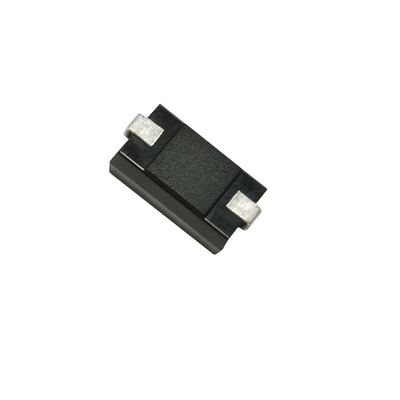

paquet moulé antidéflagrant Chip Resistor 2W 3W 5W 1% de tolérance de film métallique de 100ppm TCR

  • 100ppm TCR Metal Film Chip Resistor 2W 3W 5W 1% Tolerance Flameproof Molded Package
  • 100ppm TCR Metal Film Chip Resistor 2W 3W 5W 1% Tolerance Flameproof Molded Package
  • 100ppm TCR Metal Film Chip Resistor 2W 3W 5W 1% Tolerance Flameproof Molded Package
Lieu d'origine Chine
Nom de marque JDC
Certification ROHS&Reach
Numéro de modèle SMF
Quantité de commande min 5000 pièces
Prix US$0.08-US$0.15
Détails d'emballage Bobine en Carton
Délai de livraison 2 semaines
Conditions de paiement T/T, union occidentale
Capacité d'approvisionnement 1,000Kpcs par mois

Contactez-moi pour des aperçus gratuits et des bons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Puissance évaluée 2W, 3W, 5W Technologie De film métallique
Type de paquet Support extérieur Chaîne de résistance 10R-22MR
Tolérance ±1%, ±2%, ±5% TCR ±100ppm/℃
Mettre en évidence

5W Chip Resistor de film métallique

,

100ppm Chip Resistor de film métallique

,

Puissance Chip Resistor de film métallique
Laisser un message
Description de produit

La puissance Chip Resistor que de film métallique emploie les matériaux moudling fiables pour emballer la résistance de film métallique à l'intérieur, il a beaucoup plus de petite taille la résistance de film métallique que traditionnelle, il est affaire pour l'alimentation d'énergie, les télécom et l'application d'équipement de test.





Caractéristiques :





  • UL94V0 antidéflagrant a moulé le paquet, résistant pour chauffer, l'humidité et l'isolation.
  • Conception spéciale pour le support extérieur automatique.
  • Excellente force mécanique et stabilité eletrical.
  • Réduction aseembly du coût.
    •



Dimensions (millimètre) :







paquet moulé antidéflagrant Chip Resistor 2W 3W 5W 1% de tolérance de film métallique de 100ppm TCR 0



Puissance évaluée A±0.3 B±0.3 C±0.3 D±0.3 Emax Chaîne de résistance Tension locale maximum
2W 4,0 6,7 1,4 3,55 7,9 10R-20M 300V
3W 5,5 10,5 1,7 5,0 12,0 10R-20M 500V
5W 7,3 13,5 1,7 6,8 17,0 10R-20M 500V



Représentation électrique



Caractéristiques Norme Méthode d'essai
Tolérance de résistance ±1% (F), ±5% (J) /
TCR ±100ppm/℃ -55℃-200℃
Charge de puissance évaluée Tem extérieur. 275℃ maximum
ΔR/R≤±1%		 Tension évaluée pendant 30 minutes
Surcharge de courte durée ±0.5% 5 fois de puissance évaluée pendant 5 secondes
Tension de tenue diélectrique Aucune preuves des dommages ou de panne machanical d'isolation. C.A. 500V pour 1 minute
Résistance d'isolation 10,000MΩ C.C 500V Megger
Solderability Couverture de la minute 95% ±250 ±5℃ pendant 2 secondes
Résistance à la chaleur de soudure Aucune preuves des dommages machanical
ΔR/R≤±1%		 270±5℃ pendant les secondes 10±1



Caractéristiques d'environnement



Caractéristiques Normes Méthodes d'essai
Temp. Cycle ΔR/R≤±1% -55℃ (30mins)
→ à la température ambiante. (3 minutes)
→+200℃ (3 minutes)
→ à la température ambiante. (3 minutes)
5 cycles
La vie de charge ΔR/R≤±1% Minute de la charge 90 de puissance évaluée
minute 30
70℃, 1000 heures
La vie étanche à l'humidité de charge ΔR/R≤±1% Minute de la charge 90 de puissance évaluée
minute 30
40℃, Rhésus de 95% 500 heures
